電容式液位計應用的最初成果是飛機油箱內油量的測定，它具有準確度較高(通常基本誤差為±2.5%～±0.5%，特殊精心制作時可達±0. 1%)、結構簡單、可靠、安裝方便等優點。目前，它已經成為生產過程測量和控制領域中應用廣泛的物位計之一。在生產過程中，儀表使用的環境條件及工作介質的壓力、溫度、成分、含水量等工藝變量的隨機變化最終以被測介質介電常數變化的形式呈現出來。它將直接影響檢測元件的輸出信號，最終影響測量的準確性。一旦它們的影響不可忽略，必須采用補償方法。
補償方法有很多，我們可以根據被測介質介電常數變化的情況，對測量結果的要求及“性能價格比”等因素選取合適的方法。這里介紹一下實用的雙輸入法產品。
1、定點校正法

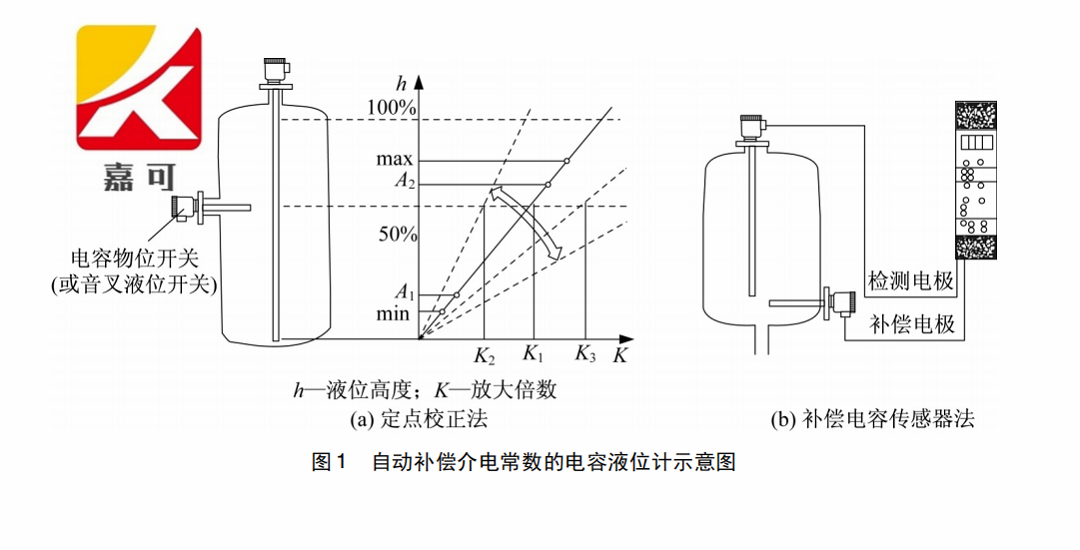

自動補償介電常數的電容液位計示意圖如圖1所示。在被測液位范圍的中部，水平安裝一個電容物位開關或音叉液位開關自動補償介電常數的電容液位計示意圖如圖1所示。當液位到達該位置時，電容傳感器電容量產生變化或原先振蕩的音叉受液體阻礙而停振，于是發出開關信號，調節電路工作，改變輸出特性的斜率，使液位計的讀數值與該點位置對應的液位值相吻合，從而取得消除εl變化影響的效果。
該方法適用于容器內液體的介電常數變化緩慢的場合，例如，原料、半成品及成品貯槽內的液位測量。
2、補償電容傳感器法
在容器的底部另行安裝一個補償電容電極，該電極始終處于被測介質之中，測取與介電常數成正比的信號。將該信號輸入儀表，通過儀表內部的除法器，將它去除測量電極的輸出信號，從而去除εl因子。除法器的輸出信號只與液位有關，而與εl無關。
該方法適用于被測液體介電常數變化較迅速的場合，如反應容器內的液體測量。我們發現上述兩種方法有一個共同點: 起到補償作用的傳感器都是安裝在容器某個固定的位置上，并以該位置上液體介電常數的變化為依據進行補償?shù)摹＿@兩種方法僅適用于容器內不同位置上液體的介電常數及與其變化完全相同的場合。
