電脫鹽罐上的射頻導納物位計安裝
發布時間：2020-05-06 21:25:09

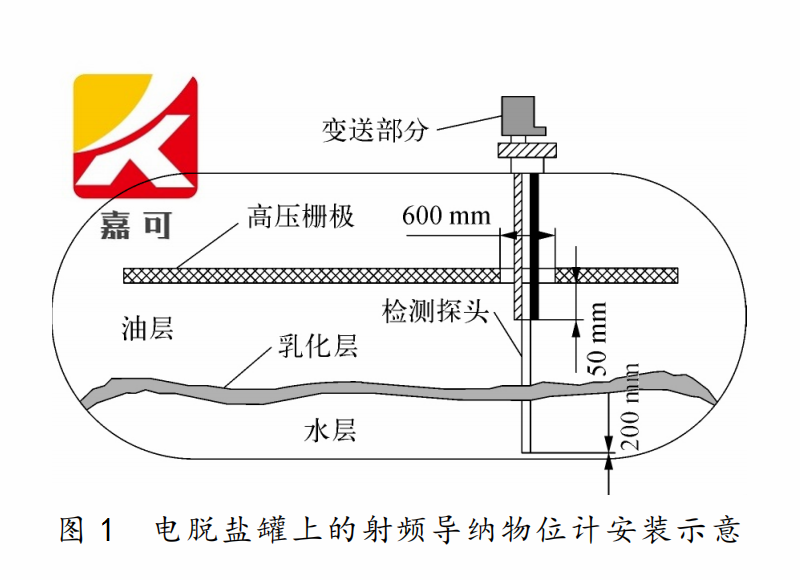

電脫鹽系統是原油加工的第一道工序，原油進入電脫鹽罐后在油和水之間形成“電脫鹽罐界位”。射頻導納物位計在電脫鹽罐油水界位測量中具有安裝方便、調試簡單、維護工作量少等特點。在電脫鹽罐 上一般采用頂裝式，安裝示意如圖1所示。
建議采用法蘭與螺紋相結合的連接方式安裝，即先將探頭通過螺紋擰在上法蘭上，再用法蘭密封方式安裝，可方便拆裝維修。安裝位置應既能滿足工藝檢測控制要求，又能順利安裝，不受其他障礙物的影響。安裝位置應盡量遠離進、出料口，避免探頭受物料流的沖擊擺動過大，影響測量或損壞探頭，尤其是在探頭底端周圍應考慮有足夠的探頭擺動半徑，防止金屬類障礙物對探頭的長期磨損導致探頭的絕緣層損壞。
射頻導納物位計在電脫鹽裝置中使用時，儀表正下方的多層電極柵板要開600ｍｍ×600ｍｍ的方孔，該參數取決于高壓電極與地面正常運行時的安全距離，通常為300ｍｍ。探頭非作用段長度，應能保證探頭穿過最后一層極板50ｍｍ。儀表變送器部分使用環境溫度一般為-20~+65℃，探頭正常使用的介質溫度為-20~+150℃，電脫鹽溫度一般控制在110~140℃，由于探頭外部絕緣層為聚四氟乙烯材料，不能長時間耐150℃以上高溫，尤其是在電脫鹽罐停工吹掃時，罐內不能長時間超過150℃，必要時可多次用水換熱等，保證介質溫度可以滿足儀表探頭長時間使用的要求。
