雙聲道超聲波流量計在線不斷流安裝的應用案例
發布時間：2020-03-03 10:03:31
某供水集團一水廠某原安裝管段式電磁流量計進行計量的DN1600管道，由于鄰近使用壽命(已使用近15年)，出現流量計測量偏差和波動過大的現象，需要更換雙聲道超聲波流量計。更換過程中，將DN1600電磁流量計外殼在現場用氣焊切割掉，拆下勵磁線圈后在原有流量計本體的管段上現場開孔安裝雙聲道超聲波流量計。整個安裝過程采用現場不斷流在線帶壓安裝，安裝之后測得的流量穩定性、線性度都能達到使用要求。經實踐總結，更換實施過程中要注意的幾個問題。
( 1) 要確認在用電磁流量計的管壁厚度及內襯材料特性，保證換能器在管段內壁的突出長度;
( 2) 用氣焊切割電磁流量計外殼時，一定要在管道內充滿水的情況下( 最好是帶壓并繼續保持管內水在運行流動的狀態) 進行，以免內襯受熱凸起變形影響流態;

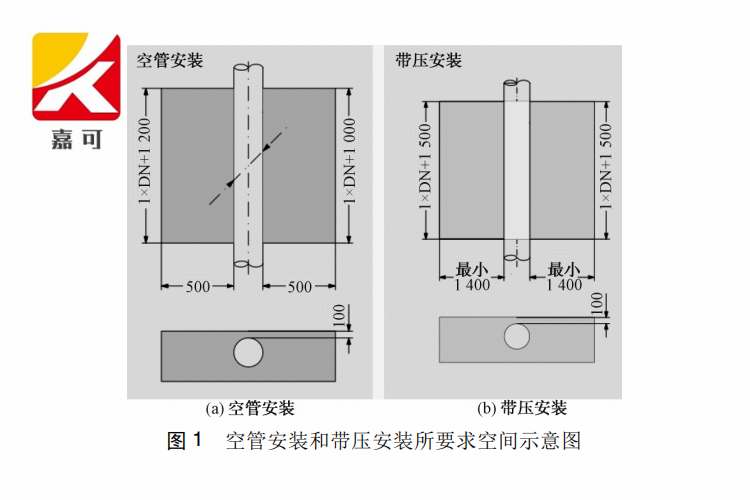

( 3) 要有足夠安裝空間(流量井)，可以用原有的流量井，但管壁與流量井墻壁最小距離不小于500mm，流量井長不小于1.5倍管徑。超聲波流量計空管安裝和帶壓安裝要求空間如圖1所示。
為進一步確認現場開孔安裝多聲道超聲流量計的性能指標，采用歷史數據、泵機的電耗數據、流量計前端的清水池的庫容等多個校核手段，對本次現場開孔安裝的雙聲道超聲波流量計進行了測量數據的核定。核定的結果是線性誤差在0.48%以內，重復性在0.288%以內。
