基本結構
將磁場設置到電磁流量計的管道兩端，依據法拉第電磁感應定律，當有液體在管道中流動時，相當于導體在做切割磁感線運動，會在兩個檢測電極上產生感應電勢，感應電勢的大小與流速成正比。電磁流量計的密封性能好，而且測量過程中不與流體接觸，不影響流體的自由流動。電磁流量計由流量傳感模塊和信號轉換模塊兩部分組成，傳感器可以將流量數據轉換為感應電勢，信號轉換器把電磁傳感器輸出的毫伏級電壓信號放大并轉換為可被工業儀表接收的標準直流電源，電壓或脈沖信號輸出，以便與儀器及調節器配合，實現流量的指示，記錄和運算。
LoRa（Long Range），為低功耗廣域網（LowPowerWide Area Network）通信技術的一種，LoRa 無線技術的出現，改變了關于傳輸距離與功耗的折中考慮方式，不僅可以實現遠距離傳輸，并且同時具備低功耗，低成本的優點，與WiFi藍牙、ZigBee 等技術相比，真正實現了大區域物聯網低成本全覆蓋。LoRa設備的傳輸距離在城鎮可達2-5 千米，在郊區可達15千米。LoRa無線技術相比于NB- U/ r 技術，特點更加突出，是更加適合企業部署的一種物聯網技術。LoRa的覆蓋距離要比NB- loT 更遠，抗干擾能力更強，由于低功耗采用空中喚醒技術，這比縮減數據幀更加具有實際意義，針對供暖管道的部署環境復雜，綜合考慮，LoRa 更適合在寒區供暖系統中使用。
工作原理

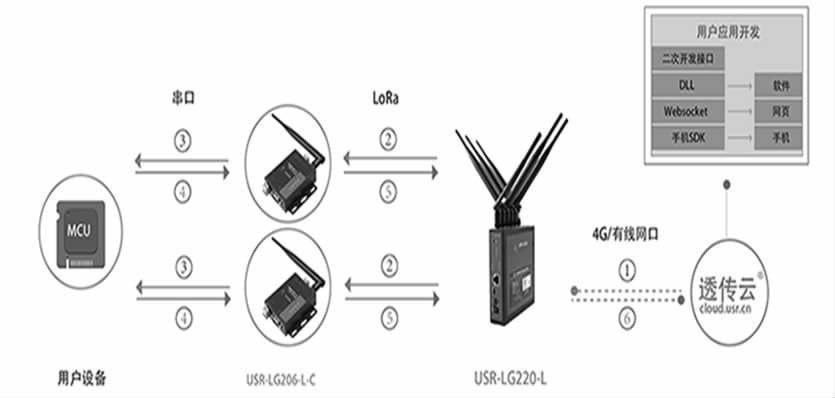

基于LoRa 技術的無線流量計由控制，計量，通信，電源，存儲五個模塊組成。以電磁流量計為主體的計量模塊將采集到的供暖管道數據發送到通信模塊，基于LoRa 技術的通信模塊將流量數據存儲并且發送到由管理人員監控的控制模塊，管理人員通過控制模塊和通信模塊向流量計發送指示。電源模塊是無線流量計的能源中心，可以為流量計的其他模塊提供動力支持。流量計安裝完畢后可在小區內形成控制網絡，網絡示意圖如圖1 所示。
無線流量計的優勢
1、電磁流量計內沒有可動部件，測量流體流量時無能量損失，無機械慣性，所測得流量數據受流量計本身影響較小，反應十分靈敏。
2、測量范圍廣，量程比大部分為幾十到一百比一，流速可測范圍為0.3 到10 米每秒。
3、量計外接LoRa 無線射頻模塊，可將流量數據通過無線信號傳送給幾公里范圍內的供暖管道管理人員。
4、LoRa 技術在同樣的功耗條件下比其他無線傳輸方式傳播的距離更廣，它在同樣的功耗下比傳統的無線射頻技術距離擴大三到五倍，真正實現低功耗和遠距離的統一。
5、安裝方便，施工簡單，克服了傳統電纜傳播信號的操作困難，安裝易受環境影響的缺點，更加適用于寒區復雜的小區供暖系統。
