概述

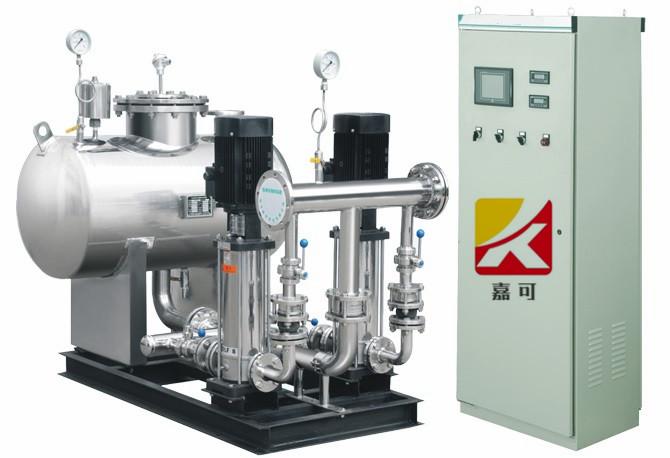

恒壓供水控制系統通過安裝在出水管網上的壓力傳感器把出水壓力變成4-20mA的電流信號送到變頻主控器，兩個數據同時經過PID控制模塊進行比較，PID根據變頻器的參數設置進行數據處理，并將數據處理的結果以運行頻率的形式進行輸出控制，這樣運行頻率的變化就可以改變水泵電機等被控體的轉速，進而可調節供水量。
變頻恒壓供水控制系統實現功能：
1、維持水壓恒定；
2、控制系統可手動/自動運行；
3、多臺泵自動切換運行；
4、在線調整PID參數；
5、系統睡眠與喚醒，當外界停止用水時，系統處于睡眠狀態，直到有用水需求時自動喚醒；
6、泵組及線路保護檢測報警，信號顯示等。
變頻恒壓供水控制系統特點：
1、節電：優化的節能控制軟件，使水泵實現最大限度地節能運行；
2、節水：根據實際用水情況設定管網壓力，自動控制水泵出水量，減少了水的跑、漏現象；
3、運行可靠：由變頻器實現泵的軟起動，使水泵實現由工頻到變頻的無沖擊切換，防止管網沖擊、避免管網壓力超限，管道破裂；
4、聯網功能：采用全中文工控組態軟件，實時監控各個站點，如電機的電壓、電流、工作頻率、管網壓力及流量等。并且能夠累積每個站點的用電量，累積每臺泵的出水量，同時提供各種形式的打印報表，以便分析統計；
5、控制靈活：分段供水，定時供水，手動選擇工作方式；
6、自我保護功能完善：如某臺泵出現故障，主動向上位機發出報警信息，同時啟動備用泵，以維持供水平衡萬一自控系統出現故障，用戶可以直接操作手動系統以保護供水。
變頻恒壓供水控制系統優點：
1、恒壓供水技術因采用變頻器改變電動機電源頻率，而達到調節水泵轉速改變水泵出口壓力，比靠調節閥門的控制水泵出口壓力的方式，具有降低管道阻力，大大減少截流損失的效能的特點；
2、由于變量泵工作在變頻工況，在其出口流量小于額定流量，泵轉速降低，減少了軸承的磨損和發熱，延長泵和電動機的機械使用壽命；
3、水泵電動機采用軟啟動方式，按設定的加速時間加速避免電動機啟動時的電流沖擊，對電網電壓造成波動的影響，同時也避免了電動機突然加速造成泵系統的喘振，徹底消除水錘現象；
4、實現恒壓自動控制，不需要操作人員頻繁操作，降低了人員的勞動強度，節省了人力；
5、本恒壓控制系統能實現被控介質多樣化，典型控水，還有其它流體如空氣、蒸汽、天然氣、工業有機溶劑油脂、飲料等；
6、應用范圍：自來水廠、加壓泵房、雨污水泵站、居民生活區、賓館及其它建筑、企業生產用水用氣等，鍋爐循環水系統、農田灌溉系統等。
